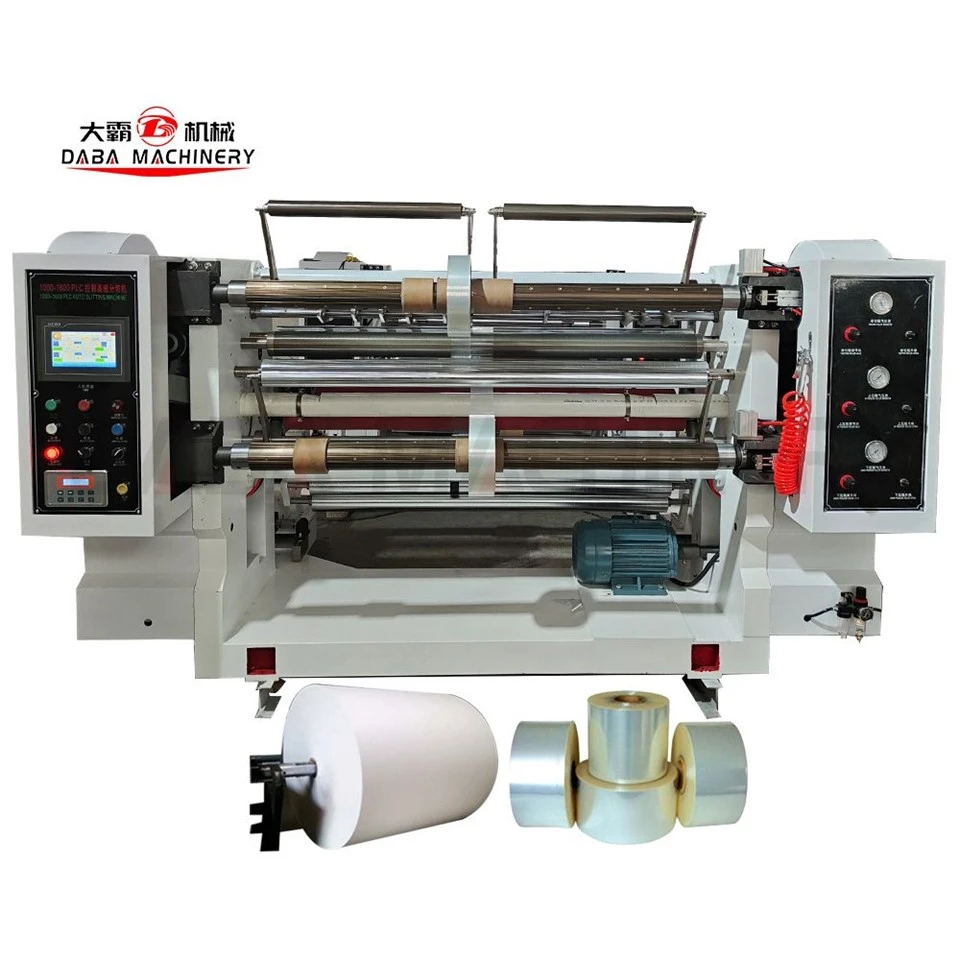

Вертикальная машина для продольной резки с противоположной- стороны, 200 м/мин

Низкоскоростная вертикальная продольно-резательная машина DBFQT200-200 предназначена для точной и эффективной резки широкорулонных материалов шириной до 2050 мм. Он имеет прочную раму из стальных листов, одну станцию размотки с выравниванием EPC и систему контроля натяжения магнитного порошка для стабильной работы. Оснащенный двигателем мощностью 7,5 кВт, он обеспечивает плавное тяговое усилие и низкий уровень вибрации.

Отправить запрос

Внедрение продукции

Описание

Низкоскоростная вертикальная продольно-резательная машина DBFQT200-200- предназначена для точной и эффективной резки широкорулонных материалов шириной до 2050 мм. Он имеет прочную раму из стальных листов, одну станцию размотки с выравниванием EPC и систему контроля натяжения магнитного порошка для стабильной работы. Оснащенный двигателем мощностью 7,5 кВт, он обеспечивает плавное тяговое усилие и низкий уровень вибрации. Система продольной резки с прямым-ножом обеспечивает точность ±0,1 мм, а двойная-станция перемотки обеспечивает аккуратное и равномерное формирование рулона. Оснащенная централизованным управлением ПЛК, двуязычным сенсорным экраном и интеллектуальным вводом параметров, машина обеспечивает надежную работу, простоту управления и высококачественную продукцию для различных пленочных и бумажных материалов.

Параметры

Модель	DBFQT200-200 Противоположная сторона
Скорость перемотки	10-200м/мин
Максимальная ширина материала	200-2050мм
Толщина материала резки	1,2–500 мкм (в зависимости от материала)
Точность резки	±0,1 мм
Максимальный диаметр размотки	800 мм
Максимальный диаметр намотки	600 мм
Метод коррекции	Оптоэлектронное или ультразвуковое слежение
Метод контроля натяжения	ПЛК-управление
Общая мощность (кВт)	9кВт
Вес машины	1500 кг
Размеры машины (мм): длина х ширина х высота	1400✘3000✘1400мм
Цвет машины	Обратитесь к изображению выше
Рабочее напряжение	Три коробки 380В
Материал	Различные пластиковые пленки (ПЭТ/ОПП/ПЭ/ПВХ/композитные пленки, пленки с алюминиевым покрытием)

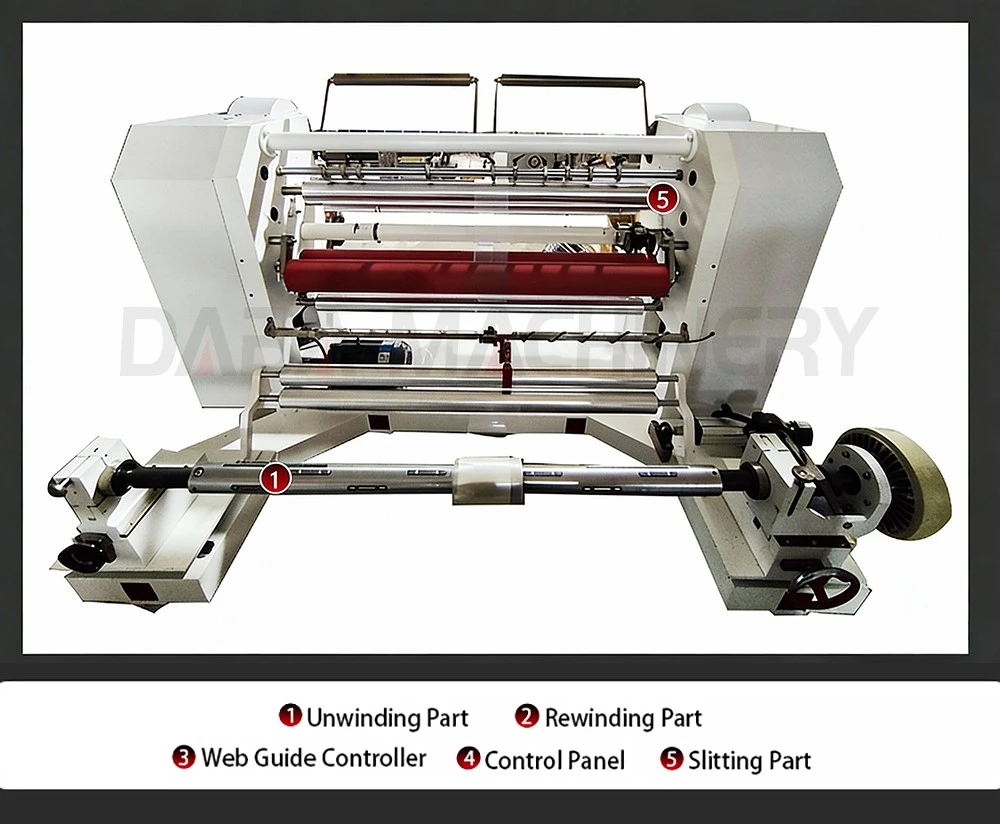

Особенность

01.

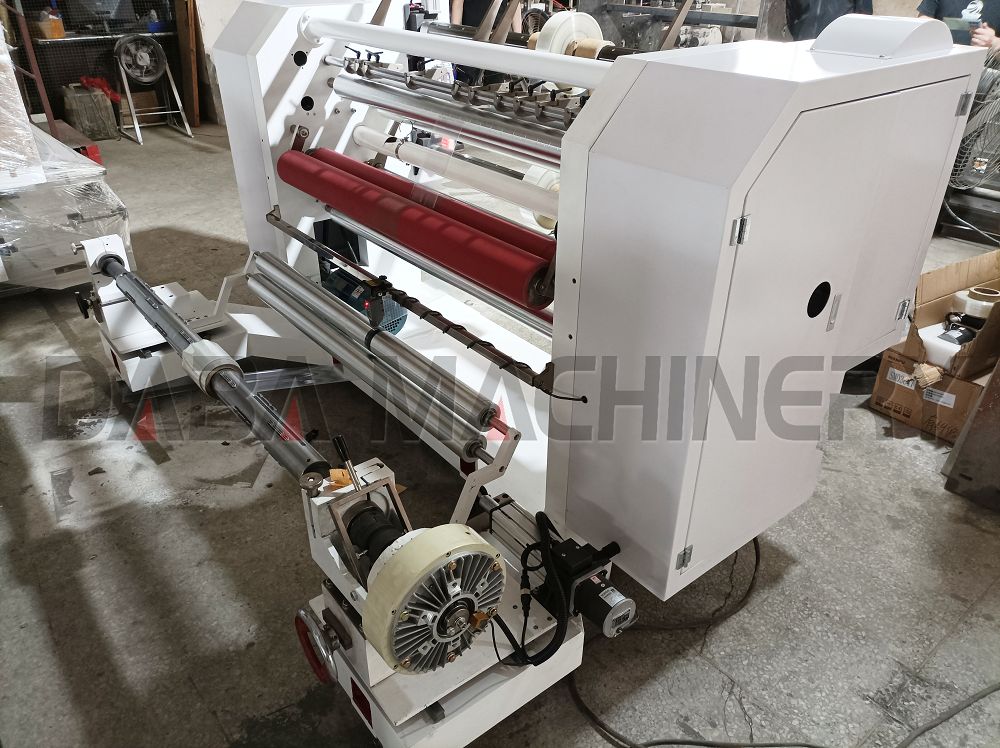

1. Секция размотки

• Одна станция размотки со стальной рамой, подходит для материалов шириной до 2050 мм и диаметром до 800 мм.
• 3-дюймовый воздушный вал с ключевой полосой и магнитно-порошковым тормозом (10 кг) для контроля натяжения.

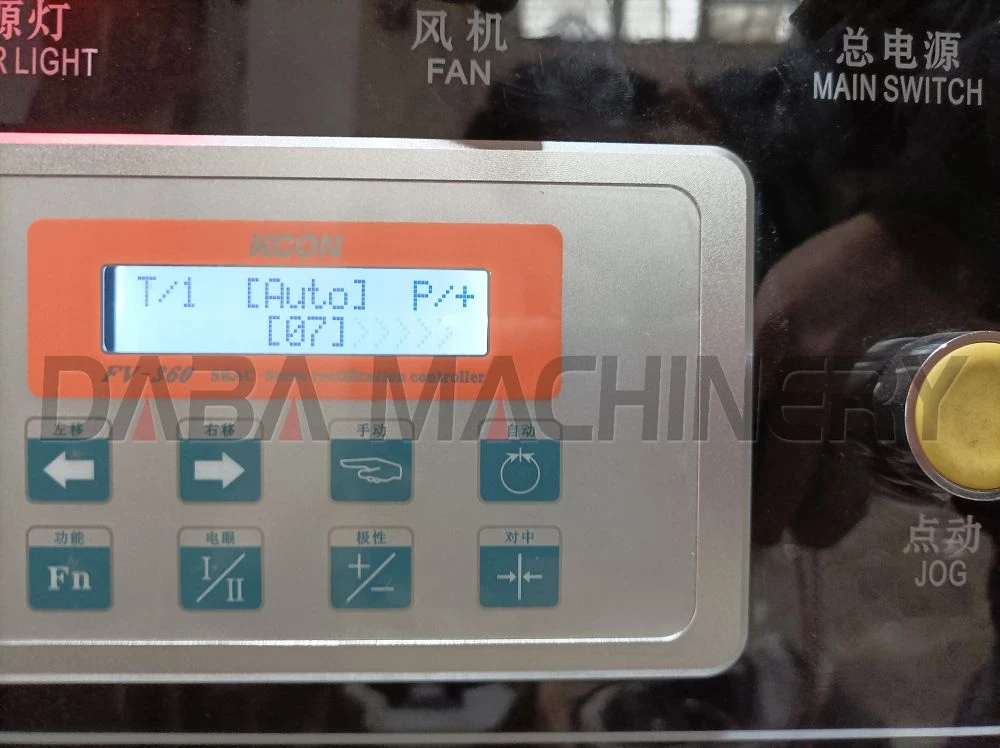

• Система EPC (технология Jingkong) обеспечивает диапазон коррекции ±75 мм и точное выравнивание материала.
• Удобная односторонняя-загрузка для эффективной работы.

02.

2. Секция тяги и трансмиссии

• Приводится в движение асинхронным двигателем мощностью 7,5 кВт со стабильной выходной мощностью.
• Активные и прижимные ролики с резиновым-покрытием и пневматическим управлением для равномерного сцепления.
• Высокопрочная-рама из листовой стали обеспечивает низкий уровень вибрации и-долговременную стабильность.

03.

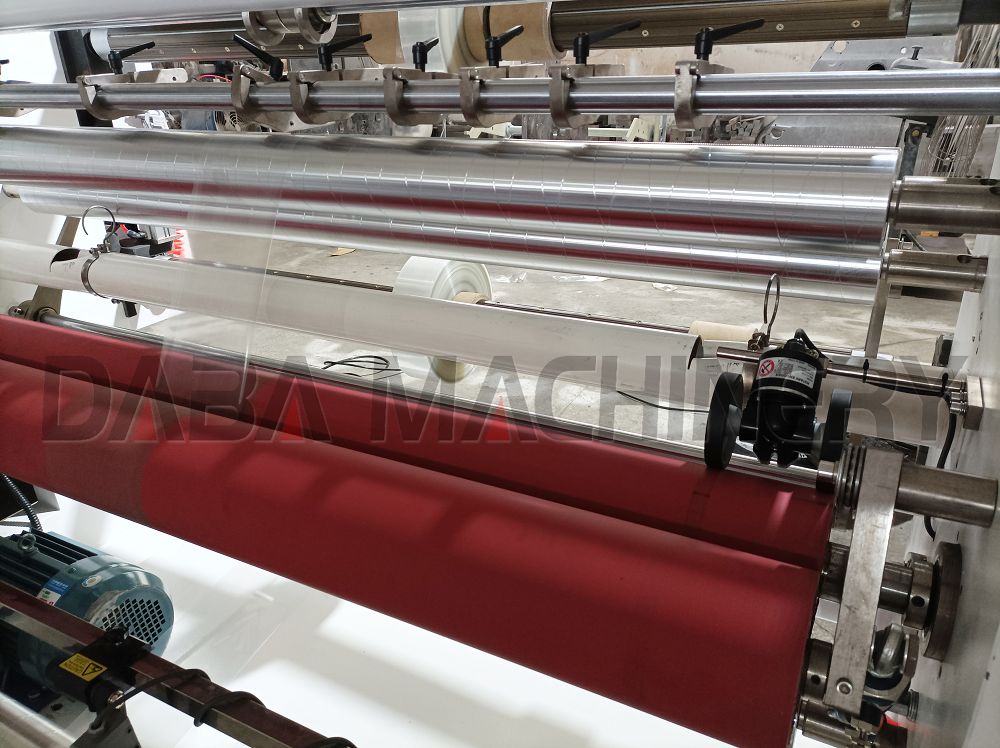

3. Секция продольной резки

• Разрезка прямым-ножом с точностью ±0,1 мм; В комплекте 10 наборов лезвий.
• Ручная регулировка ширины резки; доступна дополнительная конфигурация дискового ножа.
• Защитные кожухи для защиты оператора.

04.

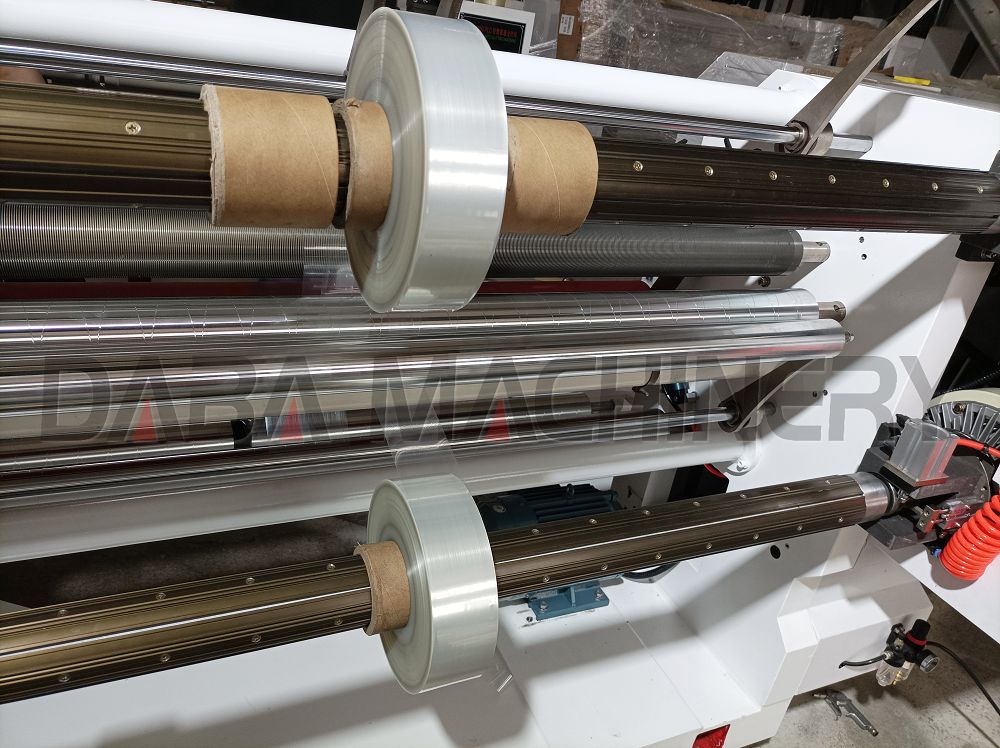

4. Раздел перемотки

• Двойная-станция перемотки с управлением магнитной порошковой муфтой (10 кг).
• 3-воздушный вал со шпонкой, максимальный диаметр перемотки 600 мм.
• Точные результаты намотки и односторонняя-разгрузка для удобства обращения с материалом.

05.

5. Система управления

• Централизованное управление ПЛК с цветным сенсорным экраном и двуязычным интерфейсом.
• Автоматическая регулировка натяжения как для размотки, так и для перемотки.
• Функции включают в себя: подсчет длины, обнаружение остаточного материала, заданное замедление/остановку, отображение диаметра.
• Интеллектуальный ввод параметров - вводит характеристики материала (толщина, ширина, плотность, диаметр, скорость), система автоматически-рассчитывает оптимальные настройки.

06.

6. Отходы и другие

• Краевая обрезка удаляется центробежным вентилятором и выбрасывается сбоку.
• Индикация скорости интегрирована в главный экран.
• Стабильная работа благодаря трехфазному источнику питания 380 В-.
